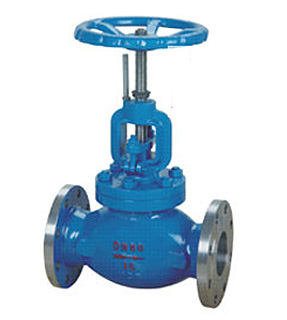

TJ40H手動調節閥、自鎖手動調節閥

本廠生產的手動調節閥及自鎖手動調節閥主要用于城市集中供熱、區域供熱、循環水工程、熱電廠管網和制冷空調等工程中，具有截止、節流和調節流量的作用，可取代節流孔板，是一種改變孔徑的節流裝置。

設計安裝標準
產品型號：TJ/S40/10H-16、25
公稱通徑：DN15~500
法蘭標準：GB4216 GB9115.8-88 JB/T79-94
結構長度：GB12221-89
壓力試驗：GB/T13927-92
安裝方式：法蘭連接
壓力等級：PN10、PN16、25
工作溫度：0℃～ 425℃

主要零件材料

零件材料	閥體、閥蓋、填料壓蓋	閥桿、閥瓣、密封圈	指示盤、閥桿螺母、螺帽套
材料	灰鑄鐵、鑄鋼、不銹鋼	不銹鋼	黃銅

主要外型尺寸（法蘭連接尺寸：PN10按GB4216標準，PN16、PN25按JB/T97-94標準）

型號	尺寸（MM）
型號	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
TJ40H-10 TJ40H-10	L													622	698	787	914
	H													914	914	968	968
	H1													1074	1074	1168	1168
	D0
TJ40H-16 TJ40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25	L	130	150	160	180	200	230	290	310	350	400	480	600
	H	160	160	182	192	250	264	380	413	466	540	623	687
	H1	172	172	195	210	273	290	426	468	530	613	698	777
	D0	65	65	80	80	120	120	200	200	240	260	360	400
TJ10H-10 TJ10H-16C TJ10H-25	L	90	100	120	140	170	200
	H	150	160	182	192	250	264
	H1	160	170	197	207	270	284
	D0	80	80	80	90	100	120

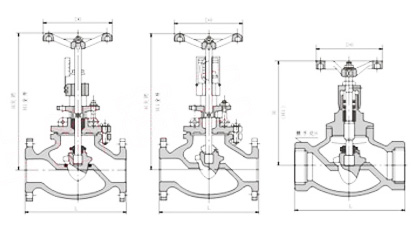

產品外形尺寸圖

結構圖

溫馨提示：“TJ40H手動調節閥、自鎖手動調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
