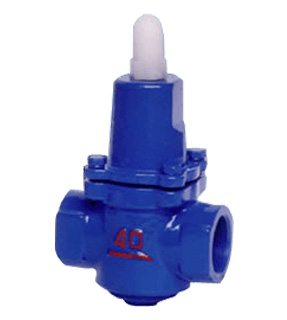

Y110減壓穩壓閥
本廠生產的YW410.YW416.YW425.YFW110型減壓穩壓閥,已經發展為第二代產品,主要特點:1、DN65口徑以上活塞式.替了膜片提高壽命3倍以上;2、DN50口徑以下,用尼龍強化橡膠的平膜片代替了原來的膜片,也提高壽命3倍以上.適用介質:水、空氣.介質溫度:0~90°C.
主要零件材料:
| 零件名稱 | 材料 |
| 彈簧罩、閥體、閥蓋 | 灰鑄鐵、鑄鋼 |
| 橡膠膜片 | 尼龍強化橡膠 |
| 密封墊 | 丁腈橡膠 |
| 調節彈簧 | 硅錳鋼 |
| 活塞、缸套 | 不銹鋼 |
| 閥桿 | 銅 |
主要外形尺寸:（法蘭尺寸PN1.0MPa按GB4216.4-84標準,PN1.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4-88標準）
| 型號 | 尺寸(MM) | ||||||||||||||||
| YW410-10 YW416-16 TW425-25 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 398 | 787 | 914 | |
| H | 105 | 105 | 115 | 120 | 165 | 165 | 190 | 250 | 274 | 350 | 368 | 395 | 433 | 475 | 520 | 570 | |
| YW110-10 YW116-16 |
管螺紋G | 1/2 | 3/4 | 1 | 1 1/4 | 1/2 | 2 | - | - | - | - | - | - | - | - | - | - |
| L | 100 | 100 | 120 | 150 | 150 | 180 | - | - | - | - | - | - | - | - | - | - | |
| H1 | 135 | 135 | 152 | 180 | 196 | 201 | - | - | - | - | - | - | - | - | - | - | |
| H2 | 41 | 41 | 45 | 53 | 56 | 58 | - | - | - | - | - | - | - | - | - | - | |

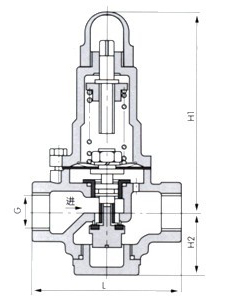

產品外形尺寸圖
結構圖
溫馨提示：“Y110減壓穩壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
