YSTF、Y拉桿伸縮過濾器
本廠的Y型拉桿伸縮過濾器是Y型過濾器與伸縮接頭組合，主要用于高層建筑、多層建筑或工廠內給排水配管，通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端，便于清除雜物或安裝拆卸以保證閥類或設備的正常使用。
用途
Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水、油、氣。一般通水網為18-30目/cm2，通氣網為100-480目/cm2，可按用戶要求制作濾網。
實驗參數
|
型號
|
公稱壓力PN（MPa）
|
耐壓試驗壓力（MPa）
|
工作壓力（MPa）
|
|
YSTF-10
|
1.0
|
1.1
|
1.0
|
|
YSTF-16
|
1.6
|
1.76
|
1.6
|
主要零部件材料
|
零件名稱
|
管體
|
濾網
|
伸縮拉桿
|
O型圈
|
|
材料
|
灰鑄鐵和球墨
鑄鐵鑄鋼 |
不銹鋼
|
碳鋼鍍鋅
|
丁腈橡膠
|
主要連接尺寸參數 法蘭連接尺寸：HG20592-97標準
|
公稱通徑
DN（mm） |
L
|
H
|
H1
|
|
50
|
320
|
155
|
195
|
|
65
|
340
|
183
|
245
|
|
80
|
380
|
210
|
295
|
|
100
|
450
|
250
|
344
|
|
125
|
500
|
305
|
415
|
|
150
|
550
|
358
|
485
|
|
200
|
650
|
450
|
602
|
|
250
|
750
|
503
|
710
|
|
300
|
860
|
578
|
915
|
|
350
|
970
|
598
|
844
|
|
400
|
1100
|
618
|
872
|
|
注、伸縮量最少可達 12m/m以上
|
|||

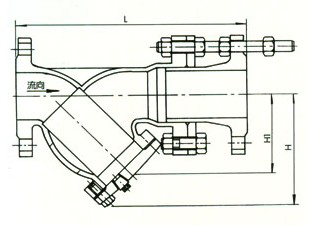

產品外形尺寸圖
結構圖
