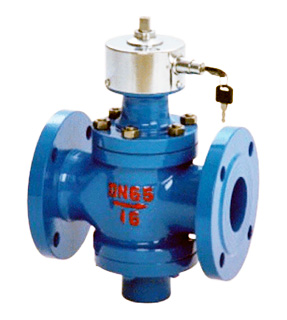

ZL47F自力式流量平衡閥(帶鎖)
ZL47F自力式平衡閥，是一種利用介質本身的壓力變化來進行自我調控，從而保持流經被控系統流量平衡的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制，運行前一次測試調節，可使系統流量自動互定在預先設置的設定直。該閥門流量調節準確，操作簡單，運做平穩，性能可靠，使用壽命長。
主要技術參數
| 公稱壓力(MPa) | 殼體試驗壓力(MPa) | 適用溫度 | 適用介質 |
| 1.6 | 2.4 | ≤100℃ | 水、油等非腐蝕性液體 |
主要連接尺寸
| 公稱通徑 (mm) | 尺寸(mm) | ||
| L | H1 | H2 | |
| 15 | 110 | 122 | 70 |
| 20 | 110 | 122 | 70 |
| 25 | 115 | 137 | 74 |
| 32 | 160 | 182 | 91 |
| 40 | 200 | 191 | 147 |
| 50 | 215 | 197 | 147 |
| 65 | 230 | 205 | 154 |
| 80 | 275 | 259 | 181 |
| 100 | 290 | 268 | 211 |
| 125 | 315 | 334 | 227 |
| 150 | 350 | 357 | 260 |
| 200 | 430 | 407 | 303 |
| 250 | 520 | 452 | 367 |
| 300 | 635 | 486 | 430 |
| 350 | 670 | 555 | 495 |

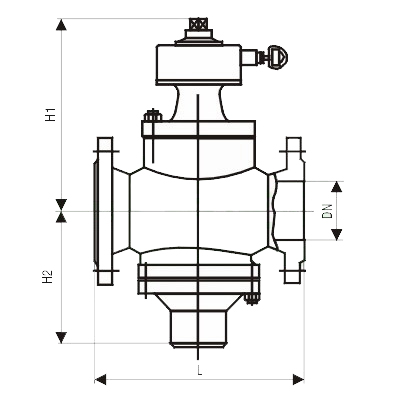

產品外形尺寸圖
結構圖
溫馨提示：“ZL47F自力式流量平衡閥(帶鎖)”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
