YFA48Y 空壓機安全閥
本閥門適用于工作溫度≤200℃的空氣，系空壓機專用安全閥，當設備內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。【產品說明書】暫無產品參數技術參數壓力1.6mPa溫度180℃
主要零部件材料
| no. | 零件名稱 | aq-20材料 |
| 1 | 閥體 | 2cr13 |
| 2 | 閥座 | 2cr13 |
| 3 | 閥瓣 | 2cr13 |
| 4 | 閥桿 | 2cr13 |
| 5 | 閥蓋 | |
| 6 | 閥帽 | zg230-450 |
外形尺寸和連接尺寸
| 公稱通徑 | 尺寸 | ||||||
| do | g | d | d1 | z-?d | l | h | |
| 20 | 17 | g1" | 62 | 44 | 4-17 | 25 | 220 |
| 25 | 20 | m36×2 | 70 | 50 | 4-20 | 28 | 226 |

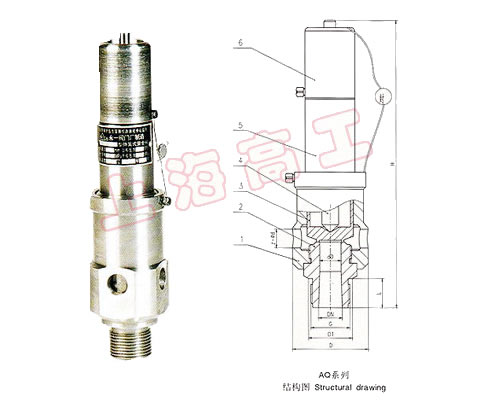

結構圖
溫馨提示：“YFA48Y 空壓機安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
