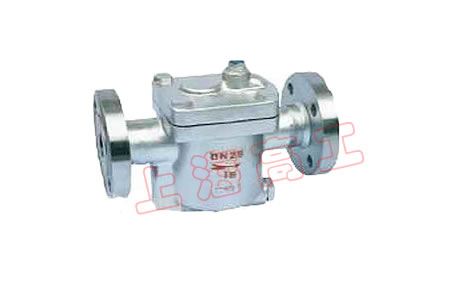

CS45H 鐘形浮子（倒吊桶）式蒸汽疏水閥
特點與性能
1、對凝結水的發生量適用強，即可間歇排放，又可連續排放。
2、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
3、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時的鋼性碰撞，關閉十分可靠，壽命長久。
4、背壓率高90%
5、汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于封狀態，有效阻止蒸汽泄漏。
6、蔽口形的浮于抗水擊，吊桶上級沒有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）
用 途
用于蒸汽主管、公汽缸、熱變換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。煙小型、重量輕的ES5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。
耐磨損的SCCV關閉方式
SCCV關閉系統是自動定心，自動關閉系統（Selt Closing and Cante-ring Valve Sysstem)的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有平衡作用，減少了閥芯閥座內的磨損。
主要外型及連接尺寸
| 產品型號 | 公稱通徑DN | 連接方式 | 使用壓力范圍 （ Mpa) |
最高允許 溫度℃ |
閥體材質 | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||
| ES15H | 15-25 | 內螺紋 ZG1/2"～1" |
0.01～0.3～0.7～1.1～1.6 | 350 | WCB | 140 | 80 | 94 | 103 |
| 32-50 | 內螺紋 ZG1/4"～1" |
0.01～0.6～1.2～1.6 | 350 | WCB | 200 | 120 | 150 | 148 | |
| ES45H | 15-20 | 法蘭 | 0.01～0.3～0.7～1.1～1.6 | 350 | WCB | 200 | 80 | 94 | 103 |
| 25 | 法蘭 | 0.01～0.3～0.7～1.1～1.6～2 | 350 | WCB | 210 | 80 | 94 | 103 | |
| 32-40 | 法蘭 | 0.01～0.6～1.2～1.6～2.1 | 350 | WCB | 300 | 120 | 150 | 148 | |
| 60 | 法蘭 | 0.01～0.6～1.2～1.6～2.1 | 350 | WCB | 310 | 120 | 150 | 148 | |
結構圖
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
