CS16H 液體膨脹式膜盒式蒸汽疏水閥

液體膨脹式膜盒式蒸汽疏水閥是改天熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽。用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵盛溫內件，采用優質鋼渡紋管，特殊焊接工藝制成，節能效果顯著。

結構特點
1、具有排水溫度調節機構，可在60-100℃之間調節，使用方便。
2、排水是連續的，而且沒有噪音。
3、溫度敏感元件，采用不銹鋼耐腐蝕。
4、不受振動，蒸汽壓力波動和水溫的影響。
5、體積小、重量輕、安裝方便。
6、出色的排空氣能力，可耐過熱的蒸汽和水溫。
7、在壓力范圍內部是具有固定過冷和循環操作。
8、閥內裝膜盒，有單組、雙組、多組。適用于大量場合。
9、感溫元件，耐腐蝕性強，使本閥壽命經久耐用。
10、本體有碳鋼不銹鋼兩種，小型輕量，立式安裝效果最佳，亦可任意角度安裝。

產品型號	口徑DN	連接方式	適用壓力 Mpa	最高允許溫度℃	閥體材質	外形尺寸
產品型號	口徑DN	連接方式	適用壓力 Mpa	最高允許溫度℃	閥體材質	L	H1	H2	W
CS16H-16C	15-20	內螺紋	0.01~1.6	250	WCB	100	58	55	70
	25	內螺紋	0.01~1.6	250	WCB	120	58	55	70
	32-40	內螺紋	0.01~1.6	250	WCB	150	68	68	90
	50	內螺紋	0.01~1.6	250	WCB	160	68	68	90
CS46H-16C	15-20	法蘭	0.01~1.6	250	WCB	150	58	55	70
CS46H-16C	25	法蘭	0.01~1.6	250	WCB	160	58	55	70
CS46H-16C	32-50	法蘭	0.01~1.6	250	WCB	230	85	60	120

主要外型及連接尺寸

型號	公稱通徑	L	H	D	D1	D2	b	f	Z-d	型號	公稱通徑	A	B	C
CS44F-16/25/40C	15	150	195	95	65	45	14	2	4-14	CS14F-16/25/40C	15	170	88	35
	20	150	205	105	75	55	14	2	4-14		20	170	88	35
	25	160	215	115	85	65	14	2	4-14		25	180	90	42
	32	200	230	135	100	78	16	2	4-18		32	190	95	48
	40	230	250	145	110	85	16	3	4-18		40	210	105	55
	50	230	270	160	125	100	16	3	4-18		50	210	108	55

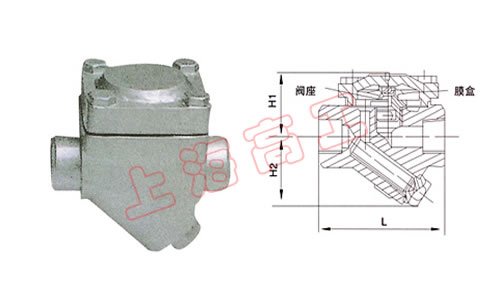

結構圖

溫馨提示：“CS16H 液體膨脹式膜盒式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
